Kollisionserkennung
Das Kollisionserkennungstool bietet eine genaue Kollisionserkennung und ermöglicht so die frühzeitige Identifizierung und Lösung von Konstruktionskonflikten. Diese Funktion ist entscheidend, um kostspielige Fehler bei Design-, Bau- und Engineering-Projekten zu vermeiden.
So greifen Sie auf das Kollisionserkennungstool zu:
Abschnitt betitelt „So greifen Sie auf das Kollisionserkennungstool zu:“- Klicken Sie mit der rechten Maustaste auf das Asset entweder in der 3D-Umgebung oder im rechten Seitenbereich.
-
Wählen Sie “Clash auswerten” aus dem Kontextmenü.
-

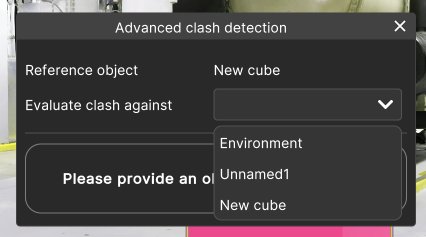

Wählen Sie das Objekt oder die Umgebung aus, für die Sie die Evaluierung durchführen möchten.
- Warten Sie, bis das Tool die Ergebnisse verarbeitet und angezeigt hat.
Wie man die Ergebnisse interpretiert
Abschnitt betitelt „Wie man die Ergebnisse interpretiert“Es gibt zwei Zustände der Kollisionserkennung:

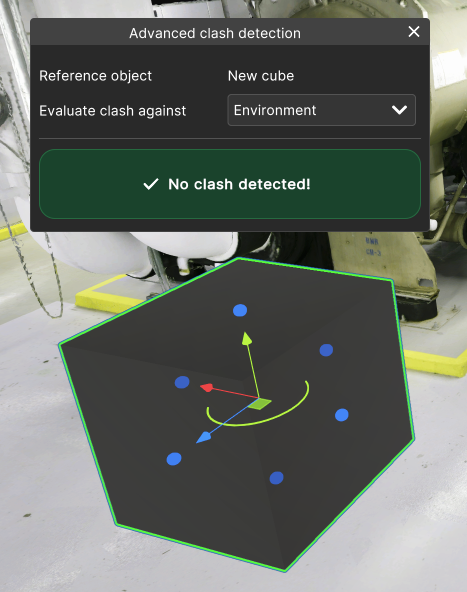

- Kein Konflikt erkannt
Das Fenster zeigt an, dass kein Konflikt aufgetreten ist. Der Vermögenswert wird ebenfalls einen grünen Umriss haben.
- Kollision erkannt
Das Fenster zeigt an, dass ein Konflikt aufgetreten ist. Im Vermögenswert gibt es rote Punkte, die anzeigen, an welchen Punkten die beiden Vermögenswerte aufeinandertreffen.
